Ruban LED, quelques connecteurs rapides, une alimentation – un transformateur LED, un contrôleur (pour les LED RVB) et des ciseaux ménagers ordinaires – ces cinq choses sont déjà suffisantes pour mettre en œuvre de nombreux grands projets d’éclairage. Et pour que tout fonctionne correctement à la fin, nous vous montrons comment connecter correctement le changement de couleur de la bande lumineuse LED.
Bande LED/ruban raccourcir, couper
Avant de commencer, vous devez couper le ruban LED à la longueur dont vous avez besoin. (Sauf si vous avez commandé le changement de couleur de la bande lumineuse LED dans la taille souhaitée chez LEDLager ;)) Vous pouvez généralement couper une bande LED toutes les trois à cinq LED sur une ligne marquée si vous prenez vous-même les ciseaux. Lors de la découpe, veillez à bien la suivre afin de ne pas endommager le circuit imprimé.
Si vous utilisez un ruban LED ou une bande LED avec un revêtement en silicone ou en caoutchouc (classe de protection IP 44, IP 65), le revêtement doit également être retiré au niveau des points de soudure pour pouvoir connecter le ruban ultérieurement. Il est essentiel de procéder avec prudence ici aussi. Une bande RVB peut généralement être raccourcie tous les 10 cm. Vous devez faire attention aux endroits marqués par le fabricant.
La bande LED RVB se raccourcit correctement
marquée d’une ligne bleue) où cette bande RVB peut être raccourcie. De plus, vous pouvez voir sur la photo les 3 Farbkanaläe sur le tableau. De haut en bas : conducteur 12V+, G = vert, R = rouge et B = bleu. Lors de la connexion, assurez-vous que les canaux sont correctement connectés à une autre bande RVB !
Nous connectons/raccordons ensemble des bandes de LED.
Connecteur d’angle pour bande LED 90
Désormais, la bande LED peut être facilement connectée à l’aide de connecteurs dits rapides sans soudure. Pour cela, desserrez le clip avant du connecteur à clip, passez-y le ruban LED de manière à ce que les deux ou, dans le cas des rubans RVB, les quatre conducteurs en cuivre affleurent sous les broches du connecteur, puis refermez le clip. Répétez tout le processus pour la deuxième bande. Assurez-vous que les pôles + et – de toutes les bandes LED sont correctement connectés.
Ne connectez jamais les pôles + et – directement l’un à l’autre, car cela provoquerait un court-circuit !
Pour connecter le changement de couleur de la bande lumineuse LED et les angles de pose, les connecteurs d’angle et les connecteurs de câble sont généralement équipés de connecteurs dits rapides. Ceux-ci peuvent être ouverts, insérés dans la bande LED, puis refermés. Lors de l’achat, il faut faire attention s’il s’agit d’un connecteur RVB ou d’un connecteur pour LED monochromes et de la largeur des bandes LED afin que les connecteurs s’adaptent également à la bande LED (par exemple, 8 mm ou 10 mm).
Soit dit en passant, avec un connecteur en T et une broche 4 à quatre pôles, vous pouvez également connecter un contrôleur RVB aux bandes, mais nous en reparlerons plus tard.
L’alimentation : faire le bon choix

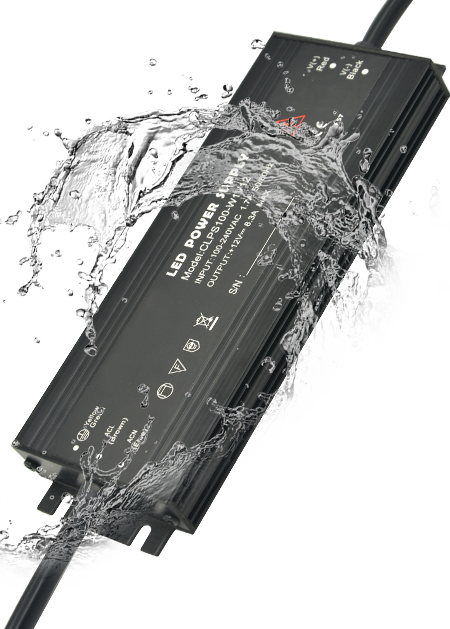

Alimentation LED 12V avec prise
Une fois cela fait, il est temps de se connecter. Pour fonctionner, les bandes LED ont besoin d’un transformateur LED ou d’une alimentation électrique. Mais attention : une bande LED ne peut pas fonctionner avec n’importe quel transformateur à volonté. Tout d’abord, vous devez faire attention à la même tension, par exemple, une bande LED 12V ou une bande LED 24V. Vous pouvez déterminer la consommation électrique de la bande LED en multipliant la puissance par mètre par la longueur de la bande traitée.
Transformateur LED 48W – 12V DC pour ruban LED
Au moins 60 watts . Pourquoi 60 watts – 5 mètres * 12 watts correspondent à 60 watts. Cependant, le transformateur ne doit pas être chargé à 100 %. En tant que tampon, vous devez prévoir au moins 20 % de puissance de réserve. Étant donné que les bandes LED fonctionnent avec du courant continu (courant continu), seuls des blocs d’alimentation et des transformateurs à courant continu peuvent être utilisés. Un transformateur qui fournit AC = tension alternative n’est pas adapté et endommagerait la bande LED !
Le raccordement électrique des rubans LED à un bloc d’alimentation
Un changement de couleur de la bande lumineuse LED à l’alimentation est connecté en connectant les pôles V+ et V- de l’alimentation avec ceux de la bande LED. Il est essentiel de respecter la polarité correcte. Sinon, la bande LED ne s’allumera pas. En option, un gradateur peut être installé entre le transformateur et la bande pour les bandes LED monochromes. Pour les LED RGB, un contrôleur de LED doit être interposé pour allumer/éteindre ou changer de couleur.
Connexion de la bande LED RVB à un contrôleur RVB
Connectez correctement le contrôleur LED RVB
Connecter correctement le contrôleur LED RVB
Les LED RVB ont un câble de connexion à quatre fils, composé d’une connexion positive (noire ou blanche) et d’un fil rouge, vert et bleu avec une polarité négative. Les extrémités du câble sont connectées en conséquence pour la liaison : le fil rouge va dans la borne R, le vert dans “G” et le bleu dans “B”. Le fil noir va dans le pôle V+ du contrôleur. Maintenant, le contrôleur doit être connecté à l’alimentation électrique via un câble de connexion basse tension. Pour cela, le fil noir du câble est relié à la borne V – du bloc d’alimentation, le fil rouge à V+. La fiche du câble va dans le coupleur du contrôleur marqué “POWER”. Enfin, pour le raccordement au secteur, faites passer les extrémités des câbles de la ligne d’alimentation dans les bornes prévues à cet effet : Conducteur extérieur (généralement marron ou noir) – à la borne « L », conducteur neutre (bleu) à « N » et protection conducteur (jaune/vert) à la borne avec le signe du conducteur de protection.
Ruban LED blanc chaud
La durée de fonctionnement maximale des rubans LED est limitée. Les systèmes 12V ne doivent ou ne peuvent pas alimenter plus de 10 mètres, les systèmes 24V pas plus de 15 mètres LED à la fois. Sinon, il peut y avoir des différences de couleur et de luminosité dans le changement de couleur de la bande lumineuse LED, une génération de chaleur excessive et des défauts de carte. Si vous souhaitez installer des bandes RVB plus longues, un amplificateur de signal RVB doit toujours être connecté après une bande RVB de 5 m. Cela “rafraîchit” les signaux de contrôle et alimente une autre bande de 5 m. Ce système peut ainsi être étendu jusqu’à 50m de Stripe LED.
